電動蝶閥的安裝與使用方法

 電動蝶閥的安裝與使用方法

       電動蝶閥的主要用途：在各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。電動蝶閥是工業自動化控制過程中zui常用的一種低壓閥門。其優異的通過性能和良好的性價比，在很多低壓、常溫的工況下得到非常廣泛的使用。尤其是水處理和環保行業選用。下面就電動蝶閥在安裝過程中的一些技術和工藝要點，做如下闡述：電動蝶閥的蝶板安裝于管道的直徑方向。在電動蝶閥閥體圓柱形通道內，圓形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則處于全開狀態。 電動蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉0-90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。電動蝶閥處于*開啟位置時，蝶板厚度是介質流經閥體時*的阻力，因此通過該閥門所產生的壓力降很小，具有較好的流量控制特性。電動蝶閥有橡膠彈性軟密封和金屬硬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

電動蝶閥的產品特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作;

2、結構簡單，體積小，重量輕;

3、可以運送泥漿，在管道口積存液體zui少;

4、低壓下，可以實現良好的密封。

5、電動蝶閥調節性能良好。

      采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到*密封。（軟密封可達到零泄漏標準。硬密封則有一定的泄漏量）金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。  如果要求電動蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。電動蝶閥的結構原理尤其適合制作大口徑閥門。電動蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。 常用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

一、電動蝶閥安裝前應完成以下工作：

1、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）

2、檢查閥門通道及密封面是否有雜物，并及時清除；

3、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

4、多層次金屬硬密封電動蝶閥、鑄鋼軟密封電動蝶閥配標準法蘭，DN200口徑以上中線軟密封對夾式電動蝶閥必須配法蘭；

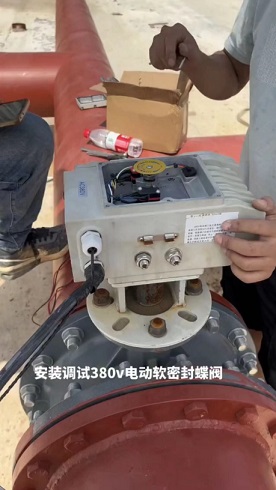

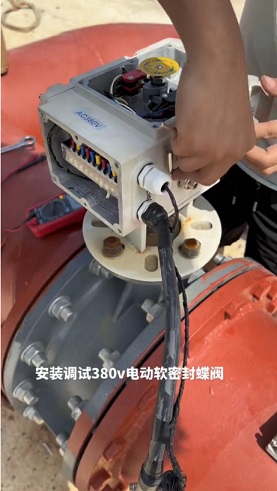

5、安裝、調試人員要仔細閱讀使用說明書和氣動、電動執行器等說明書，嚴格按說明書、接線圖進行安裝、

6、用戶要求試壓時，務*兩端法蘭對夾裝好或在閥門試壓臺試壓；

7、電動蝶閥在安裝之前，處于關閉狀態為宜，焊接時應將閥門通道用蓋板擋??；防止顆粒、雜物搓傷密封面。
