電動襯氟球閥
閥門型號：Q941F46
通徑規格：DN15-DN300
結構形式：浮動直通
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16
適用溫度：-29～+180℃
應用范圍：腐蝕性介質以及強酸強堿流體等
產品特點：密封性能好，耐腐蝕性強，流通能力大，使用穩定可靠
通徑規格：DN15-DN300
結構形式：浮動直通
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16
適用溫度：-29～+180℃
應用范圍：腐蝕性介質以及強酸強堿流體等
產品特點：密封性能好，耐腐蝕性強，流通能力大，使用穩定可靠
產品咨詢熱線：021-52735798
電動襯氟球閥簡介：
電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成，具有極高的化學穩定性，適用于任何強腐蝕性化學介質。由于Q941F46電動球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性，在各種酸、堿、鹽類等強腐蝕性介質中作開關或調節之用。

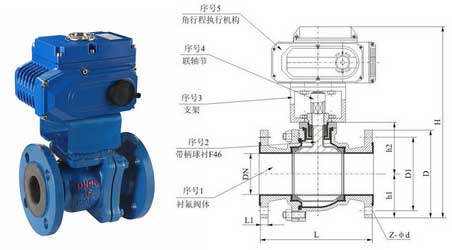

電動襯氟球閥結構圖
電動襯氟球閥技術參數：
電動襯氟球閥結構圖
| 公稱通徑 | DN15～DN300(mm) | ||
| 公稱壓力 | PN1.0、1.6MPa | ||
| 連接形式 | 法蘭 | ||
| 密封形式 | O型球型閥芯 | ||
| 電源電壓 | AC110V、AC220V、AC380V（DC24等） | ||
| 適用介質 | 任何腐蝕性化學介質 | ||
| 閥體形式 | 兩段式閥體(浮動球體) | ||
| 閥體材質 | 碳鋼、不銹鋼304、316、316L | ||
| 密封材質 | 聚四氟乙烯 | ||
| 泄露量Q | 軟密封：零泄漏 | ||
| 適用溫度 | PTFE:-29～+180℃ | ||
| 驅動形式 | 電動控制，可選防爆執行器，可帶手動裝置 | ||
| 控制方式 | 普通開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制) | ||
電動襯氟球閥優點：
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力強，流量特性好。
電動襯氟球閥零件材料：
| 零件名稱 | 材料 | |||
| 閥體閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
| 球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
| 閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
| 密封圈 | PTFE、碳素纖維＋PTFE | |||
| 密封填料 | 聚四氟乙烯填料 | |||
電動襯氟球閥使用說明：
（1）使用的介質溫度不能超過150℃ (介質溫度短時間可到150℃，長時間的使用溫度應在120℃左右)，否則，閥門的各部件襯的F46易軟化、變形，致使閥門關不死、泄漏量大。
（2）如遇到用戶使用的介質溫度，短時間溫度在180℃以下，長時間溫度在150℃以下，可選用另一種氟塑料一PFA，但襯PFA氟塑料的價格較貴，在配套時應事先詢價。
（3）不要有負壓，電動襯氟球閥應避免使用的管道內有負壓，如有負壓，易造成閥門內腔的襯氟塑層被吸出(鼓出)、脫殼，導致閥門開啟、關閉發生故障。
（4）壓力、壓差應控制在允許范圍內。
 |
