氣動三片式球閥

閥門型號：Q611F，Q611H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN40、PN64
適用溫度：-40～425℃
應用范圍：蒸汽、氣體、液體、油品、腐蝕性介質
產品特點：體積小，密封可靠，使用壽命長，拆裝簡單，維修方便

產品咨詢熱線：021-52735798

產品詳細

氣動三片式球閥簡介：

氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。

氣動三片式球閥優點：

1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。
2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。
3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。

氣動三片式球閥零件材料：

左右：閥體 WCB、CF8、CF8M、CF3M

閥座：PEFE、PPL、304、316

球體：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金屬硬密封

中閥體：WCB、CF8、CF8M、CF3M

閥桿：2Cr13304、316、316L

填料壓蓋：WCB、CF8、CF8M、CF3M

可選附件：限位開關、定位器、電磁閥、減壓閥

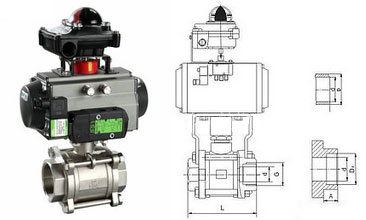

氣動三片式球閥結構圖

氣動三片式球閥技術參數：

公稱通徑	DN15～DN100(mm)
公稱壓力	PN1.0、1.6、2.5、4.0、6.4MPa
連接方式	內螺紋
氣源驅動	壓縮空氣4-6bar(可帶手輪)
溫度范圍	軟密封:-30～180℃；硬密封:-40～425℃
閥體結構	三片式球閥（開度可選）
密封材料	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）
適用介質	氣體、液體、油類、腐蝕性介質等
閥體材質	開關模式（開關兩位控制），調節型（4-20mA信號）
