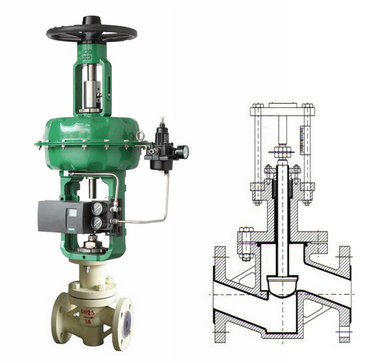

氣動薄膜襯氟調節閥

閥門型號：ZJHPF46
通徑規格：DN20～DN150mm
結構形式：單座柱塞襯氟閥芯
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16
適用溫度：-40℃-180℃
應用范圍：鹽酸、強堿、有毒、有害等強腐蝕介質
產品特點：耐腐蝕、密封性能好、泄漏量小

產品咨詢熱線：021-52735798

產品詳細

氣動襯氟調節閥概述：

ZJHPF46氣動襯氟調節閥主要由多彈簧氣動薄膜執行機構與耐腐蝕直通單座閥組成，專用于化工行業腐蝕、滲透性介質管道或管路中，具有密封性能好、泄漏量小等特點。由于閥門接觸介質的部位均采用高溫模壓或高壓注塑工藝，全襯里耐腐蝕、耐老化的氟塑料FEP(F46)、PFA、Po或其他襯里材料，也可選裝聚四氟乙烯波紋管密封，使該調節閥能廣泛適用于氯堿、化工、石油、冶金、醫藥、電站等行業，實現對生產工藝流程中濕氯氣、鹽酸、強堿、有毒、有害等強腐蝕介質的過程控制。

氣動襯氟調節閥特點：

1、耐腐蝕:閥體內腔、閥芯、閥桿均包襯2.5~3mm厚的FEP(F46)等,能耐鹽、酸、堿，耐強腐蝕。

2、密封性能好：由于填料函部位采用PTFE材質的波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小：由于閥芯、閥座是軟密封結構，故泄漏量低于國家標準GB/T4213中的IV級泄露標準。

4、執行機構采用小型多彈簧執行機構，體積小，重量輕。調節精度高。

氣動襯氟調節閥參數：

閥體
形式	直通單座球型閥
公稱通徑	G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公稱壓力	PN16bar
法蘭標準	RF
材料	鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等
工作溫度	-40-180℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
閥芯材料	2Cr13、襯聚四氟乙烯(F46)
閥座材料	2Cr13、襯聚四氟乙烯(F46)
波紋管材料	聚四氟乙烯{ F46）

氣動襯氟調節閥執行器：

執行機構
型式	ZHA/B多彈簧薄膜執行機構
膜片材料	乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布
彈簧范圍	20-100、80-240KPa
供氣壓力	140-400KPa
氣源接口	內螺紋M16xl.25
環境溫度	-30-70℃
